TSoIP

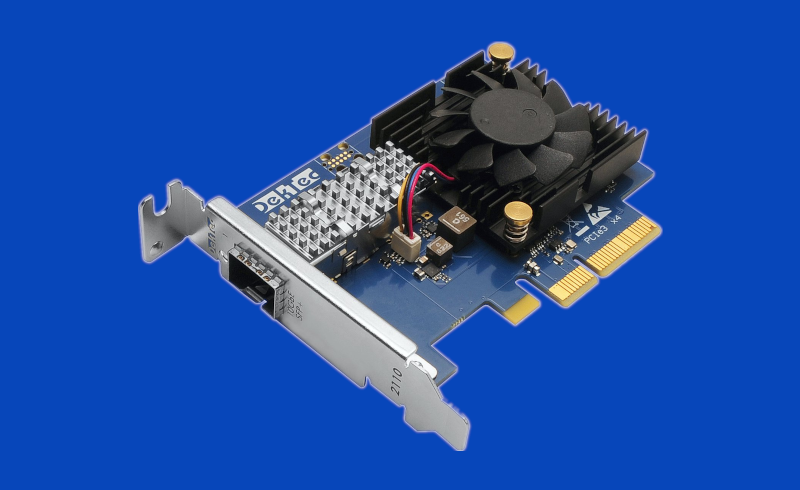

DTA-2110
port LAN 10G PCIe
Opis
- Karta sieciowa LAN 10G z akceleracją sprzętową zapewniającą niskie obciążenie systemu przy streamingach TSoIP (Linux, Windows)
- Sześć niezależych potoków dla mediów cyfrowych (3x Rx, 3x Tx)
- Intuicyjne AV FIFO API dla streamowania multimedi poprzez IP
- Port SFP+ dla modułów 1G i 10G - klasycznych i optycznych
- LAN
- 1 x 10G/1G (SFP+)
- Digital Media
- SMPTE 2110
- SMPTE 2022-5/6
- # TS ( Digital Media )
- 3 x Rx
- 3 x Tx
- Standardy sieciowe
- IEEE 802.3ae
- SFF 8431
- IPv4 / IPv6
- IEEE 802.IQ
- SMPTE 2110
- ST 2110-10
- ST 2110-20
- ST 2110-21
- ST 2110-30
- ST 2110-31
- ST 2059-1/2
- SMPTE 2022
- ST 2022-1
- ST 2022-2
- ST 2022-5
- ST 2022-6
- PC
- Windows 10, 11; Sever 19, 22
- Linux ≥ 4.x, 5.x
- Core i7
lub odpowiednik AMD - PCIe3 x 4 - niski profil
Aplikacje
Karta sieciowa
- Programowe kodery, dekodery, transkodery
- Systemy monitoringu i multi-podglądu
- Wszystkiego typu systemy rejestrujące
- Systemy customowe
Struktura wewnętrzna DTA-2110
Jak widać, w przedstawionym schemacie blokowym karty DTA-2110 wyodrębnione są dwa niezależne tory: nadawczy (górna część) i odbiorczy (dolna część).
Część nadawcza karty obejmuje trzy wydzielone tory sprzętowe (potoki), do których możliwy jest bezpośredni dostęp z poziomu aplikacji aplikacji użytkownika, co zapewnia maksimum wydajności. Pakiety z tych torów sprzętowych multipleksowane są na wyjściu karty z pakietami nadawanymi programowo bezpośrednio z poziomu aplikacji użytkownika oraz z pakietami dosyłanymi ze standardowego stosu sieciowego. Wyjściowy układ synchronizacji zapewnia miksowanie pakietów ze wszystkich potoków oraz gwarantuje, że każdy pakiet zostanie wysłany dokładnie według znacznika czasu PTP.
Analogicznie, część odbiorcza karty wydziela sprzętowo 3 potoki sprzętowe, do których możliwy jest bezpośredni dostęp z poziomu aplikacji użytkownika. Pozostałe wyodrębnione pakiety przesyłane są do routera programowego. Router ten wyodrębnia strumienie AV oraz strumienie standardowego ruchu sieciowego i przesyła je w czasie rzeczywistym odpowiednio do aplikacji użytkownika oraz konwencjonalnego stosu sieciowego.
