T2Xpert
Oprogramowanie do analizy sygnałów DVB-T2 sygnałów
Opis
T2Xpert
to program analizatora sygnałów DVB-T2 w czasie rzeczywistym z zaawansowanymi pomiarami RF prezentowanymi szczegółowo na wykresach oraz wyświetlaniem wszystkich informacji sygnalizacyjnych T2. Program umożliwia analizę zarówno sygnałów DVB-T2 single PLP, jak i DVB-T2 multi PLP oraz umożliwia nadawanie sygnałów w standardach T2-Lite i T2-MI poprzez IP.
Podstawowe właściwości
| Standardy | DVB-T2, EN 302 755 T2-MI, ETSI TS 102 773 |
| Pasmo | 1.7, 5, 6, 7, 8, 10MHz |
| Profile | T2-base T2-lite Multi-profile |
| Wskazania w GUI | Poziom RF, C/N, MER Parametry PLP T2 signaling info #Iteracji LDPC |
| Wykresy w GUI | Transfer function Odpowiedź Impulsowa Konstelacja per PLP |
| Wyjście | TSoIP Pełny stream w T2-MI poprzez IP |
Obsługiwane odbiorniki
| PCIe | DTA-2131B |
| USB | DTU-331 |
Wymagania systemowe
| OS | Windows 7,* 8,* 10, 11 Win Server 12,* 16, 19, 22 * Wsparcie dla systemów Windows 7, 8 i Server 2012 zostało zakończone. Instalatory aplikacji mogą skorzystać z wersji sterowników z czerwca 2023 r. dla tych systemów operacyjnych, bez dalszych dostępnych aktualizacji. |
| Procesor | Core i5 minimum Core i7 rekommendowany lub odpowiednik AMD |
Cechy
- Analizator programowy do analizy sygnału DVB-T2 w czasie rzeczywistym, przeznaczone do stosowania z sondami RF DTA-2131B (PCIe) i DTU-331.
- Pokazuje wszystkie parametry sygnału DVB-T2, szczegóły sygnału i pomiary RF w zwięzłym interfejsie użytkownika.
- Gromadzi statystyki dotyczące liczby iteracji LDPC niezbędnych do skorygowania wszystkich błędów i wyświetla historię iteracji LDPC w formie wykresu.
Zastosowania
- Uniwersalny odbiornik i analizator DVB-T2 do prac badawczo-rozwojowych w laboratorium lub w terenie.
- Kompleksowa rewizja wszystkich aspektów sygnałów DVB-T2, np. w celu zatwierdzenia modulatorów DVB-T2.
- Pokazy i testy DVB-T2.
- Nauczanie, pokazywanie różnych konstelacji, efekt echa wielodrożnego, itp.

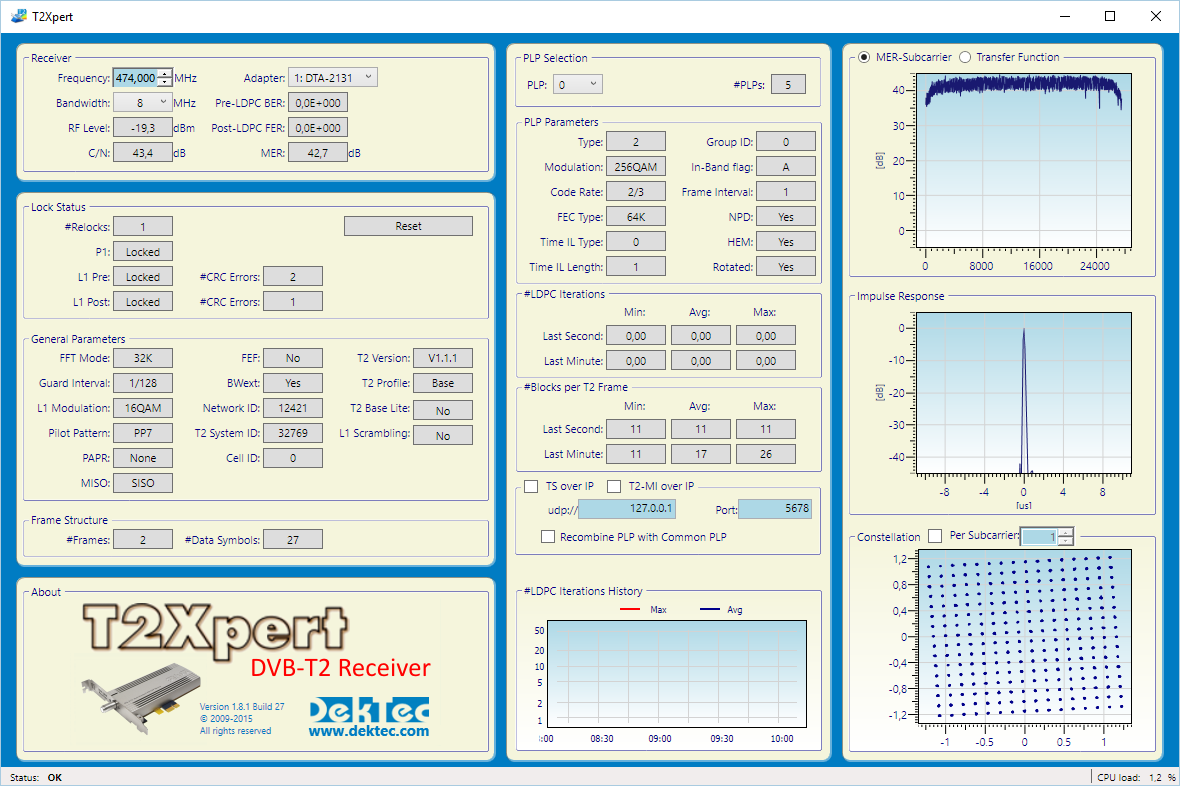

Zrzut ekranowy
